CAPACIDAD DE CARGA | |||||||

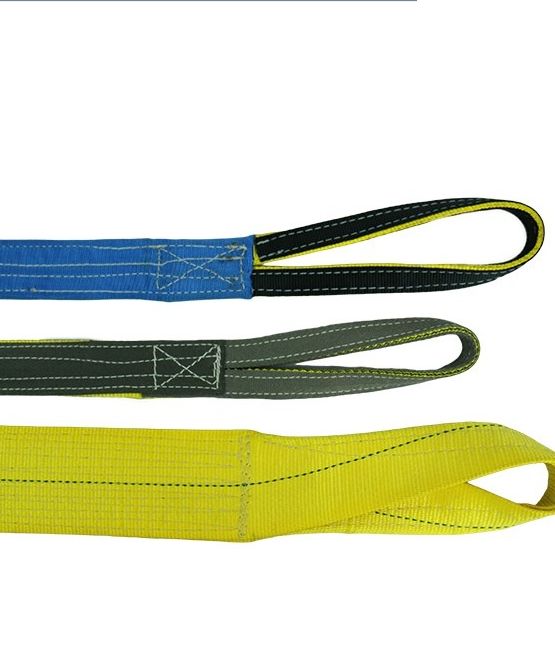

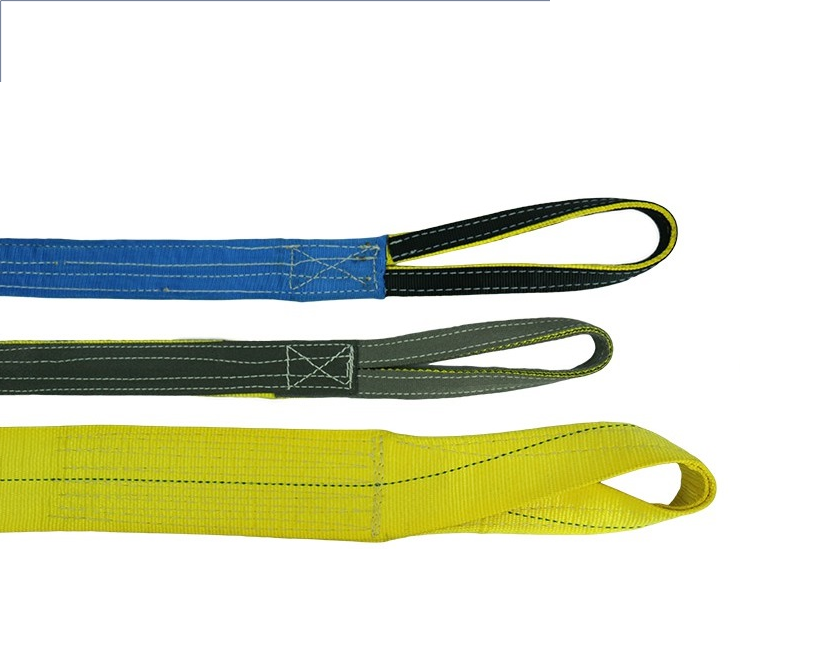

ESLINGA PLANA LINEA STANDART | 1 RAMAL | EN ANGULO | |||||
ANCHO CINTA | VERTICAL | LAZO | VERTICAL DOBLE | HASTA 45° | 45°-60° | ||
MM | TN | TN | TN | TN | TN | ||
1000 VIOLETA | 30 | 1,00 | 0,80 | 2,00 | 1,40 | 1,00 | |
2000 VERDE | 60 | 2,00 | 1,60 | 4,00 | 2,80 | 2,00 | |
3000 AMARILLO | 90 | 3,00 | 2,40 | 6,00 | 4,20 | 3,00 | |
4000 GRIS | 120 | 4,00 | 3,20 | 8,00 | 5,60 | 4,00 | |
5000 ROJO | 150 | 5,00 | 4,00 | 10,00 | 7,00 | 5,00 | |
6000 MARRON | 180 | 6,00 | 4,80 | 12,00 | 8,40 | 6,00 | |
FACTOR DE CALCULO | 1 | 0,8 | 2 | 1,4 | 1 |
CARACTERISTICAS TECNICAS | |||||||||
CAPACIDAD | ANCHO OJAL | LONGITUD OJAL | LOGITUD MINIMA | ANCHO CINTA | ESPESOR CINTA | PESO 1 MT | PESO MT ADICIONAL | CARGA LIMTE TRABAJO | |
MM | MM | M | MM | MM | KG | KG | TN | ||
1000 VIOLETA | 30 | 300 | 1,00 | 30 | 5,60 | 0,30 | 0,20 | 1,00 | |
2000 VERDE | 35 | 300 | 1,00 | 60 | 5,60 | 0,60 | 0,40 | 2,00 | |
3000 AMARILLO | 50 | 400 | 1,30 | 90 | 6,00 | 1,00 | 0,60 | 3,00 | |
4000 GRIS | 65 | 400 | 1,30 | 120 | 6,20 | 1,40 | 0,80 | 4,00 | |
5000 ROJO | 80 | 500 | 1,50 | 150 | 6,40 | 1,70 | 1,00 | 5,00 | |
6000 MARRON | 70 | 700 | 1,90 | 180 | 7,60 | 2,20 | 1,20 | 6,00 |
